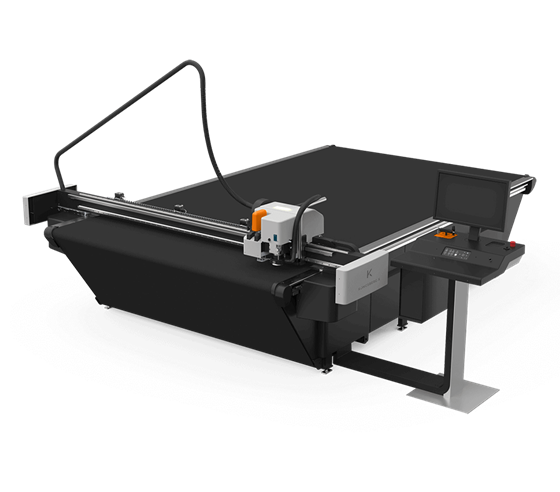

Kongsberg X Series

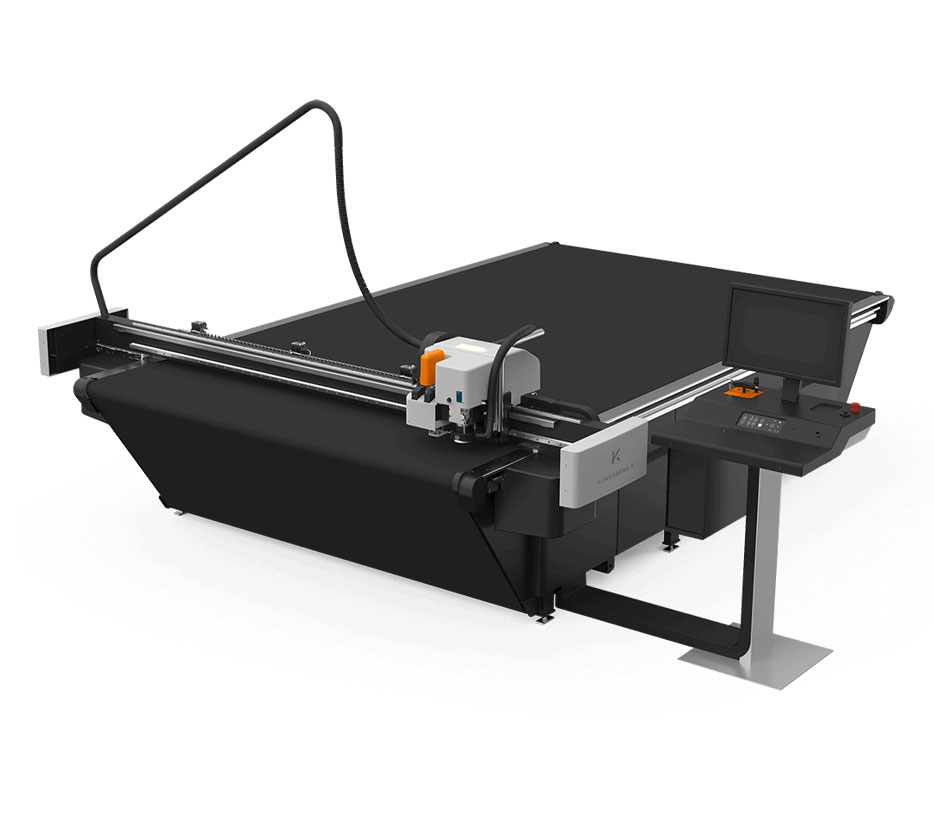

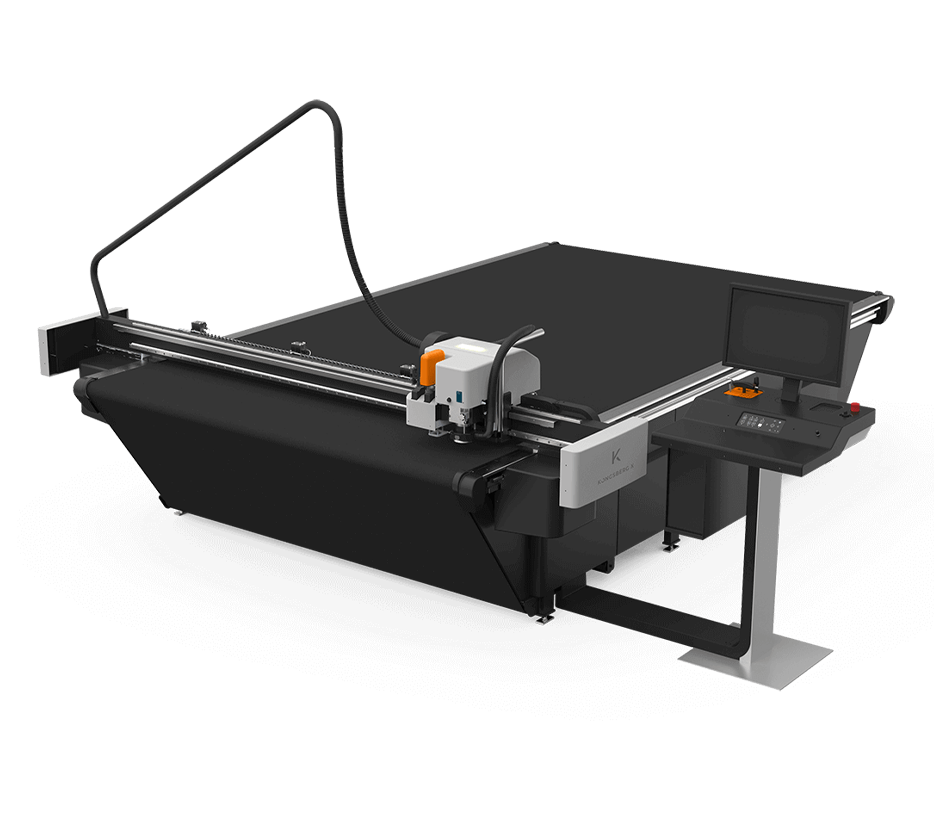

Kongsberg X Series je profesionální deskový (flatbed) řezací plotr stavěný na principu „jedna technologie, různé rozměry stolu". Stůl má svařovanou ocelovou konstrukci odvozenou z leteckého průmyslu, která se ani po letech intenzivního provozu nedeformuje, a doplňuje ho vakuový systém s nezávislými zónami pro pevnou fixaci materiálu. Stejnou pracovní logiku, software i sadu nástrojů dostanete u všech velikostí — vybíráte tedy primárně podle požadované pracovní plochy a v menší míře podle výkonu hlav.

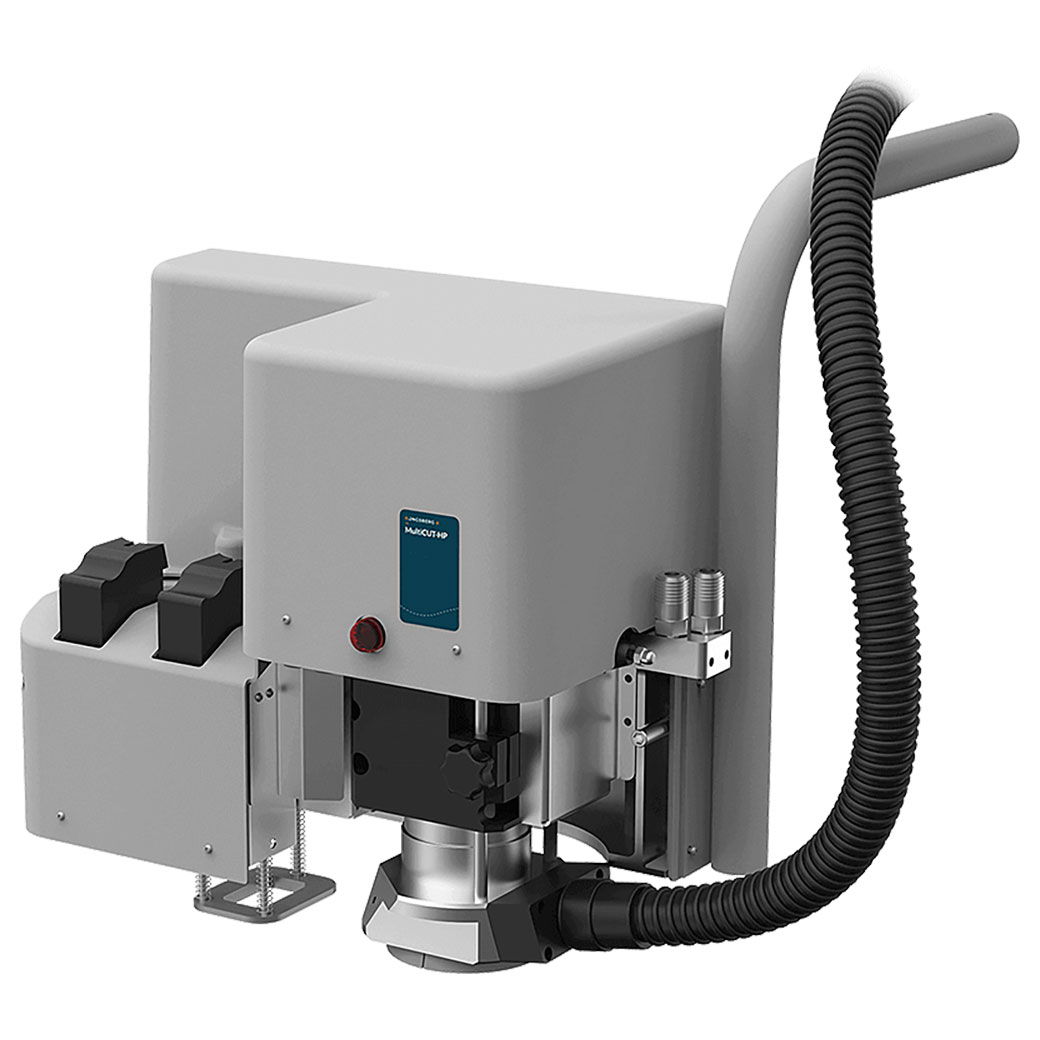

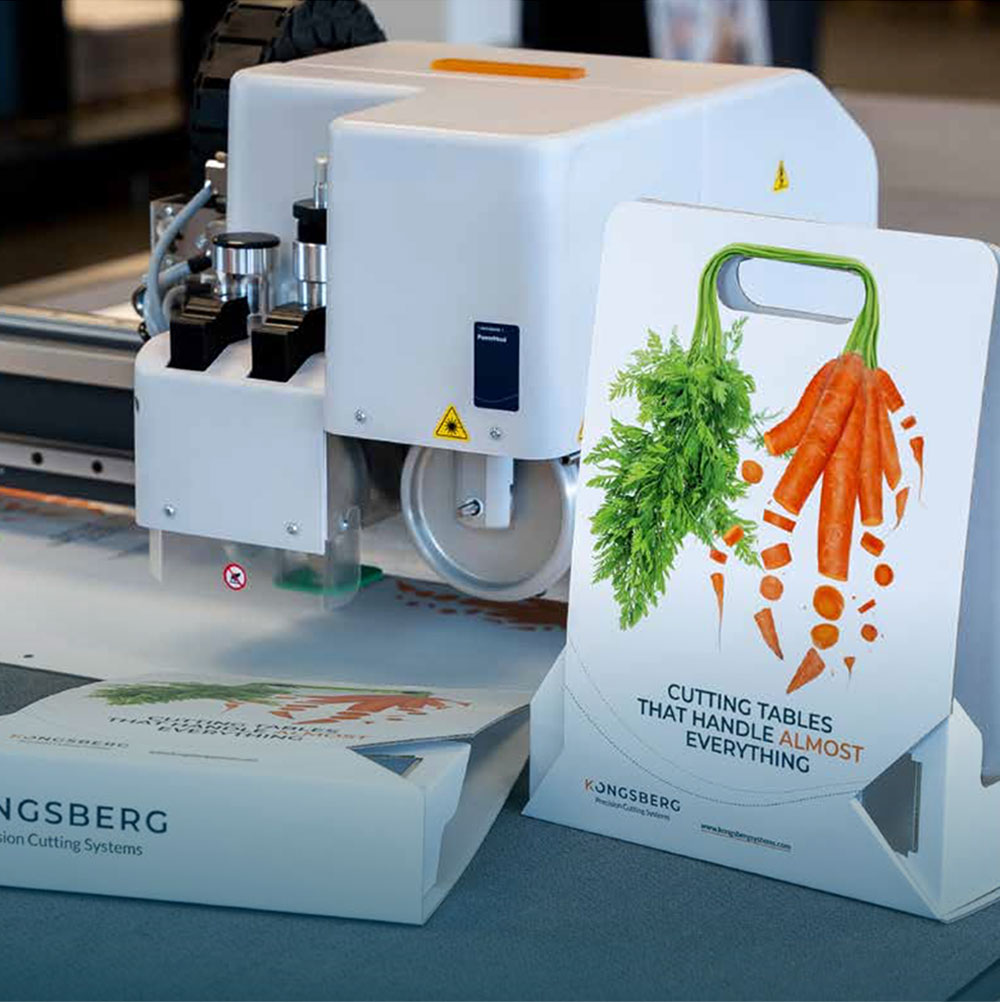

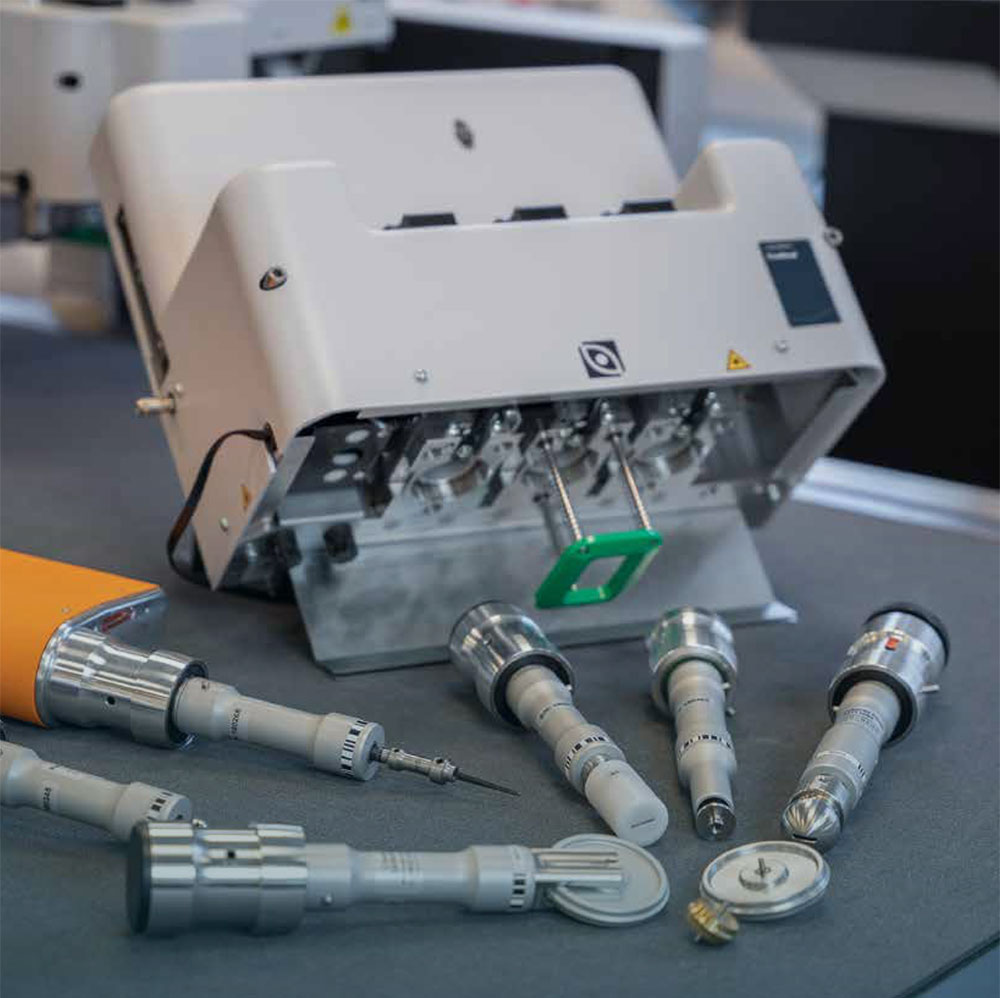

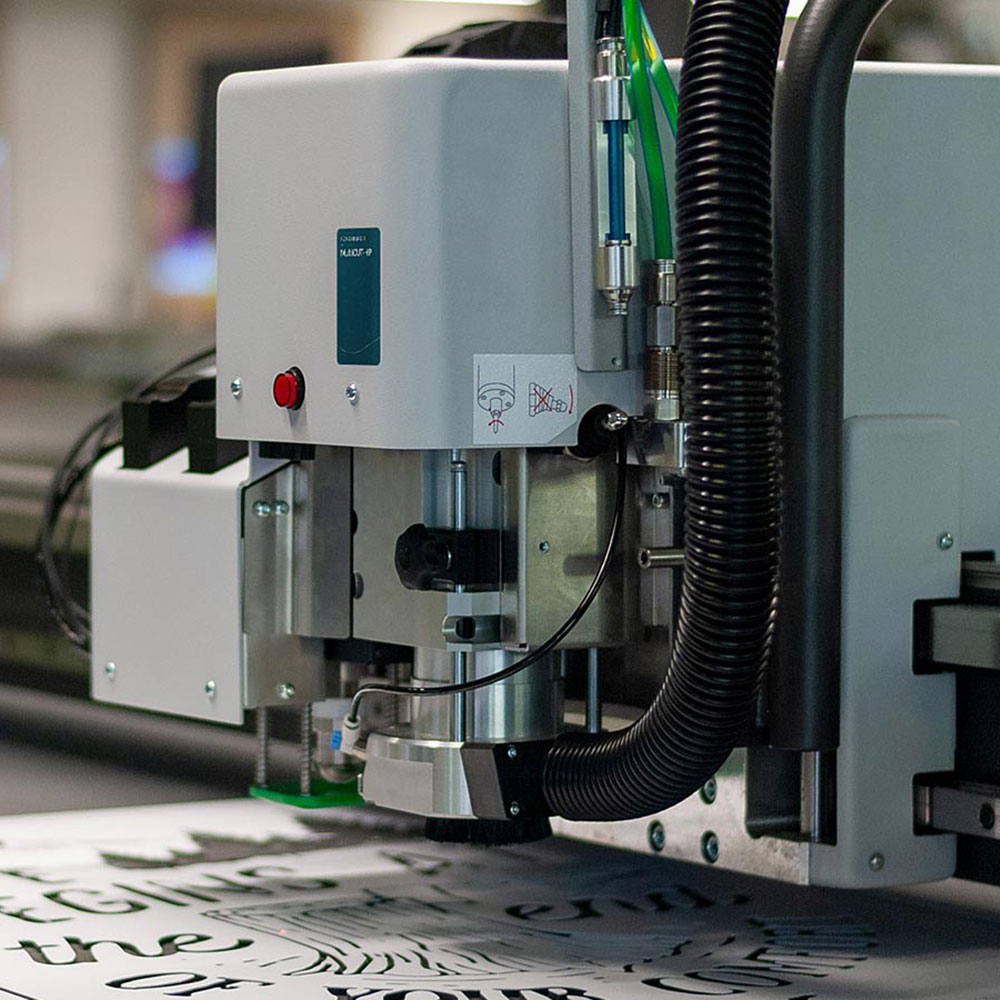

Hlavu si lze nakonfigurovat podle převažujícího typu úloh. MultiCUT-HS a její silnější varianta MultiCUT-HP (kapalinou chlazené vřeteno) zvládnou v jednom průchodu kiss-cut fólií i frézování ACM, akrylátu, dřeva či MDF. FlexiHead se třemi konfigurovatelnými stanicemi je optimalizován na ohebné a tenké materiály — papír, skládačkové lepenky, textil, samolepicí fólie. PowerHead má 150mm rylovací kolečka a přítlak ekvivalentní 50 kg pro silné a recyklované lepenky a navíc umožňuje V-notch řez pro přesné šikmé sklady. FoamHead s reciprokačním nožem řeže pěny a pláství až do tloušťky 86 mm. Všechny nástroje mají čárový kód s parametry uloženými v paměti — výměna je rychlá a bezchybná. Specializované nástroje jako Psaligraphy (jemné detaily v papíru) a CorruSpeed (vlnitá lepenka v plné rychlosti stroje) doplňují širokou nabídku.

Kongsberg X je k dostání ve třech aplikačních sadách (Short Run pro vzorkování a krátké série v balení, Production pro signmaking a displeje, Flexo pro flexo desky) a v šesti velikostech: X20, X22, X24 v šíři 1,68 m a X44, X46, X48 v šíři 2,21 m. Vstupní variantu představuje Kongsberg X Edge s rychlostí 30 m/min, kterou lze později upgradovat na plnou rychlost 50 m/min — investice tak roste spolu s objemem zakázek. Software i-cut Production Console s funkcí Shared Resources sám analyzuje příchozí data, vybere správný nástroj a sestaví optimální pořadí řezů. Volitelný roll feeder, take-up jednotka a režim MultiZone (zpracování dvou archů na jednom stole zároveň) z něj dělají univerzální produkční stroj.

Hlavní výhody

• Ocelová konstrukce stolu z letecké technologie — bez deformace i po letech provozu
• Šest velikostí pracovní plochy od 1,68 × 1,27 m po 2,21 × 6,55 m
• Čtyři typy hlav: MultiCUT-HS/HP, FlexiHead, PowerHead, FoamHead
• Tři aplikační sady: Short Run, Production, Flexo
• Maximální tloušťka řezu pěny až 86 mm díky FoamHead
• Vstupní X Edge plně upgradovatelná na vyšší výkon
• Software i-cut Production Console se Shared Resources a barcode workflow
• Specializované nástroje Psaligraphy a CorruSpeed pro detail i lepenku
• Režim MultiZone — zpracování dvou archů paralelně bez další automatizace
• Roll Feeder a Take-Up Unit pro role-to-role workflow

Technické parametry

• Dostupné rozměry pracovní plochy: 1,68 × 1,27 m (X20) | 1,68 × 2,19 m (X22) | 1,68 × 3,20 m (X24) | 2,21 × 3,20 m (X44) | 2,21 × 4,80 m (X46) | 2,21 × 6,55 m (X48)
• Šíře materiálu: až 174 cm / 227 cm dle modelové třídy
• Maximální rychlost: 50 m/min (833 mm/s); X Edge 30 m/min
• Maximální akcelerace: až 0,56 G; X Edge 0,3 G
• Vakuové sekce: 2 (řada X20–X22) / 4 (X24 a řada X44–X48)
• Vertikální přítlak nástroje: 220 N standard / 500 N na rylovací stanici PowerHead
• Přesnost polohování: ±200 až ±400 µm dle velikosti stolu
• Opakovatelnost: ±50 µm (±60 µm u nejdelších modelů)
• Maximální tloušťka řezu: až 86 mm s nástrojem FoamHead
• Software: i-cut Production Console (v ceně)
• Volitelné příslušenství: dopravníkový posuv, Roll Feeder, Take-Up Unit, sběrný koš, MultiZone

Postřeh

Ocelová konstrukce stolu zděděná z leteckého průmyslu je u deskových plotrů zajímavá tím, že umožňuje provozovat stroj v dvou- až třísměnném provozu po dobu desítek let, aniž by ztrácel rovinnost stolu — což je klíčové pro reprodukovatelnost řezu na desetiny milimetru. Hliníkové konstrukce sice umožňují vyšší akcelerace (lehčí pohyblivá hmota), ale dlouhodobá tvarová stabilita je u oceli prokazatelně vyšší.
