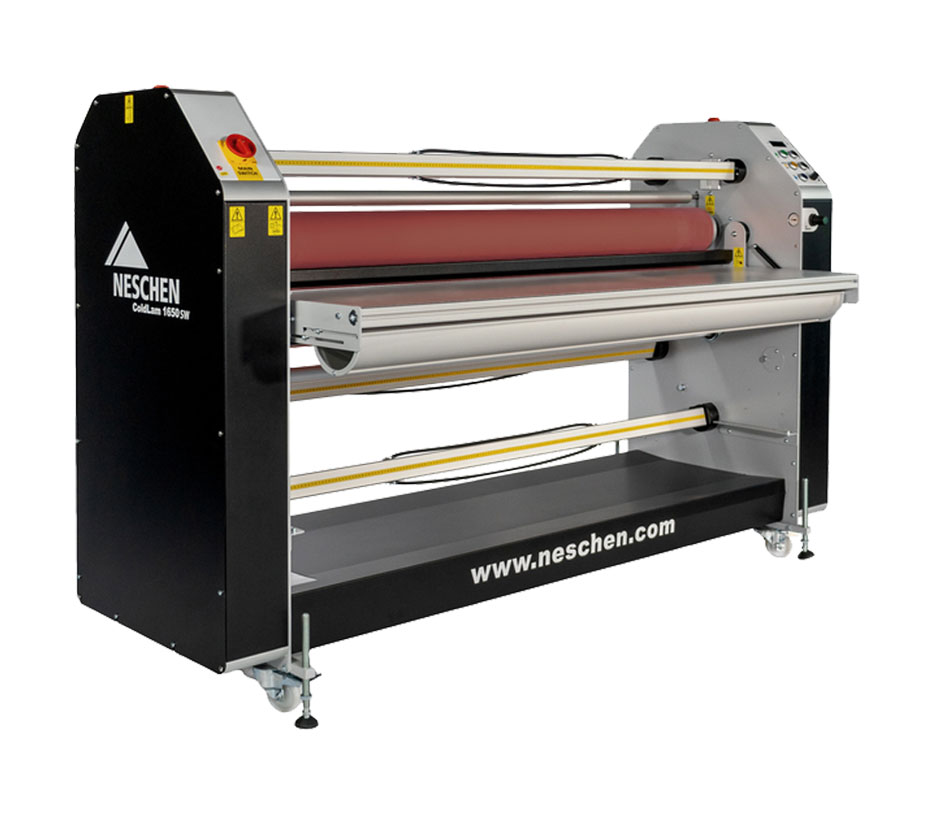

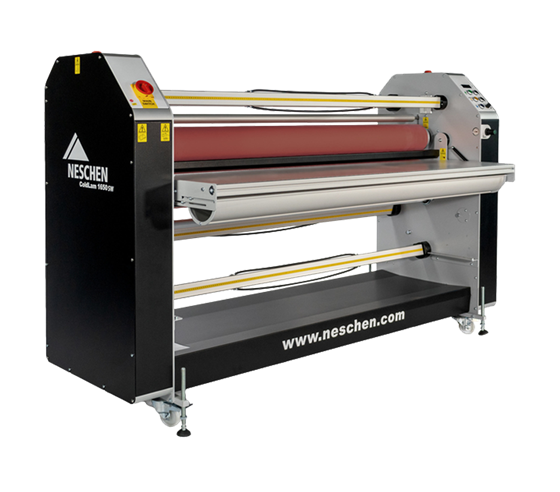

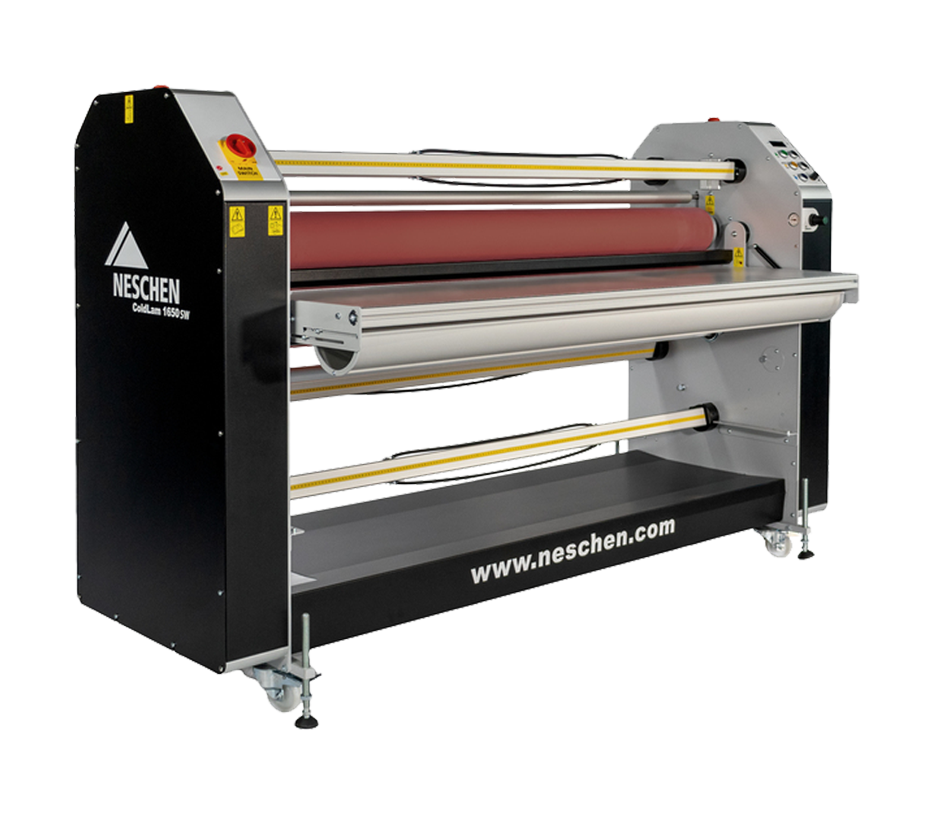

Neschen ColdLam 1650

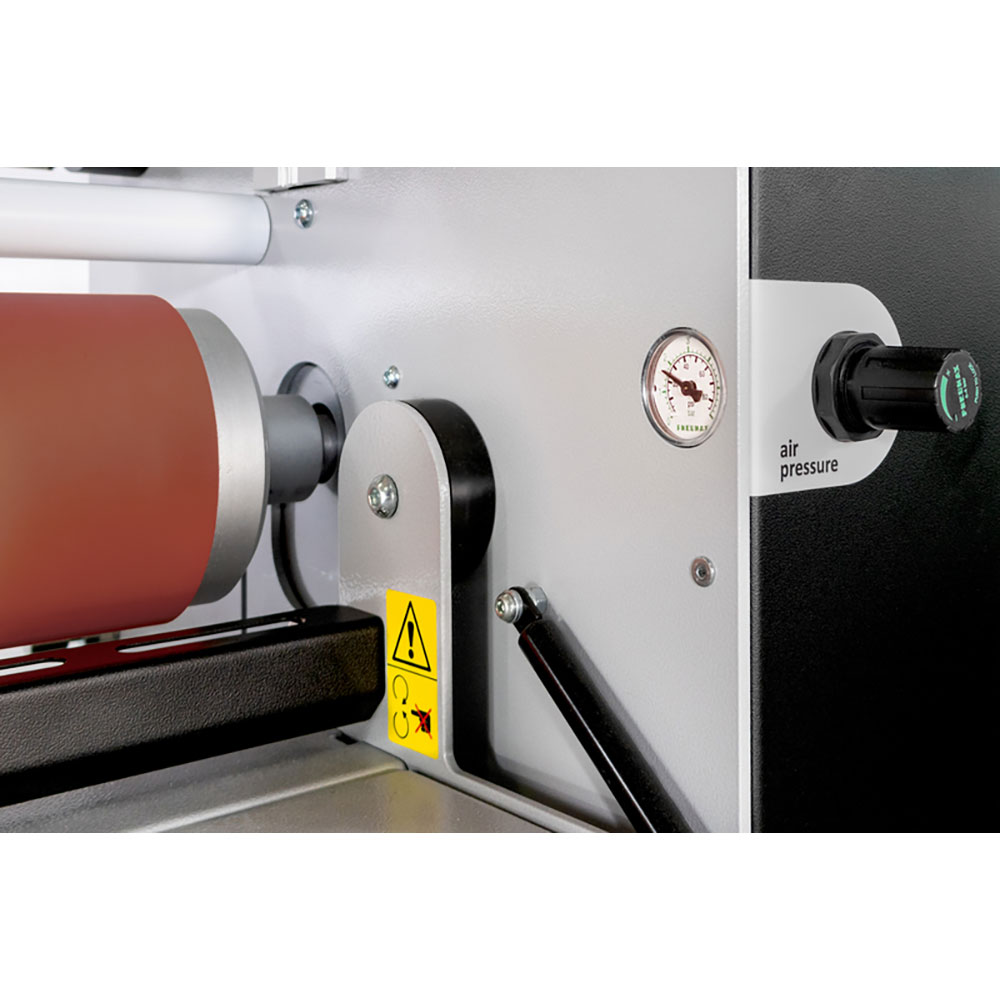

ColdLam 1650 je výkonnější sourozenec EcoLamu, určený pro malé a střední produkce, které kombinují laminaci s navíjením hotových rolí. Pracovní šíře zůstává 1 650 mm, ale rychlost se zdvojnásobuje na 8 m/min a horní válcová hlava topí až do 70 °C — tedy v pásmu, kde už si poradí i s náročnějšími laminačními filmy a strukturovanými povrchy. Elektricky nastavitelný nip s otevřením 40 mm, plynulé řízení tlaku vzduchu i rychlosti a integrovaná funkce role-to-role z něj dělají univerzální stroj pro print-and-laminate workflow. Praktickou výbavou jsou výsuvná odvíjecí vana pro snadnější manipulaci s velkými rolemi, druhý ovládací panel na zadní straně stroje, sklopný zaváděcí stůl, externí brzdy pro napnutí folie, odkládací schránky po obou stranách stroje a pojízdný podstavec s výškově stavitelnými nožkami. Stroj má EPDM válce s tvrdostí 65 Shore — horní cylindrický, spodní soudečkový pro kompenzaci průhybu. Bezpečnost zajišťují samodiagnostické světelné závory, odnímatelný kryt prstů a CE certifikace.

Hlavní výhody

• Pracovní šíře 1 650 mm a rychlost 8 m/min
• Integrovaná funkce roll-to-roll
• Elektricky nastavitelná světlost 40 mm
• Výsuvná odvíjecí vana pro velké role

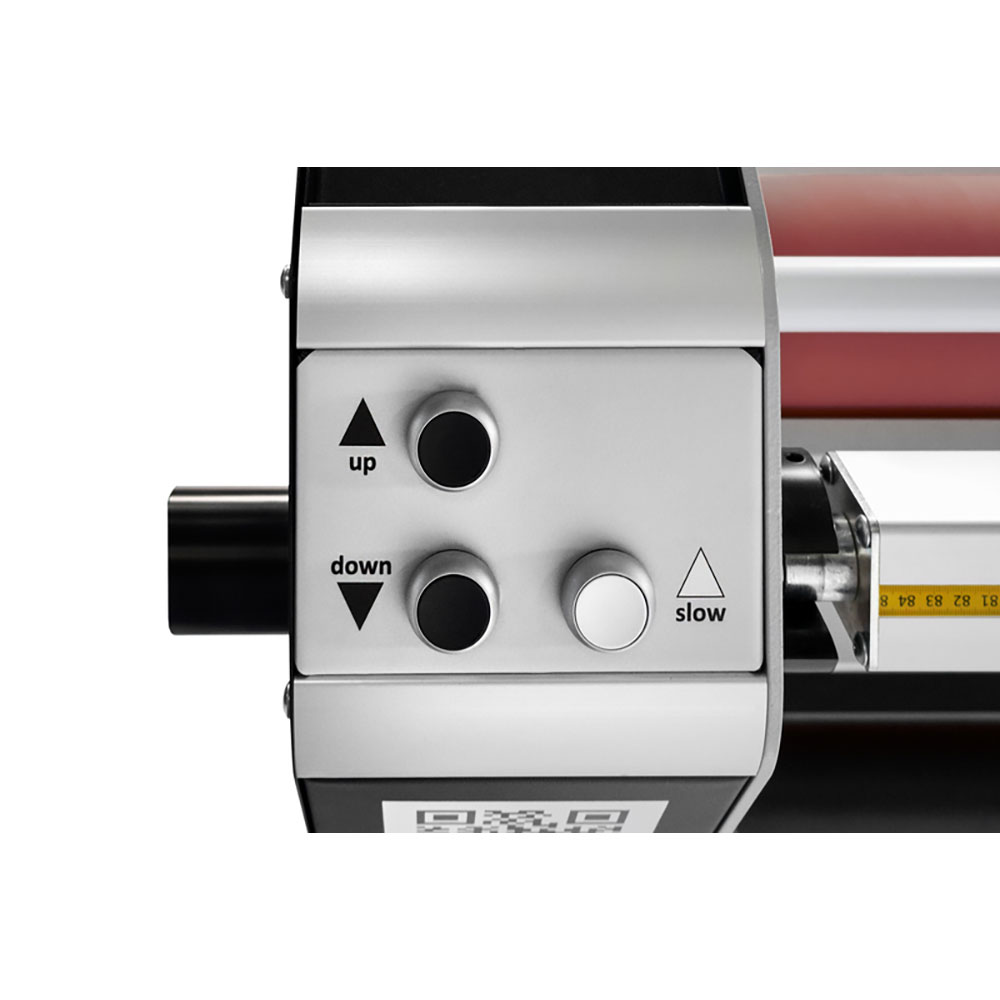

• Druhý ovládací panel na zadní straně stroje
• Auto-Grip držáky a externě umístěné brzdy

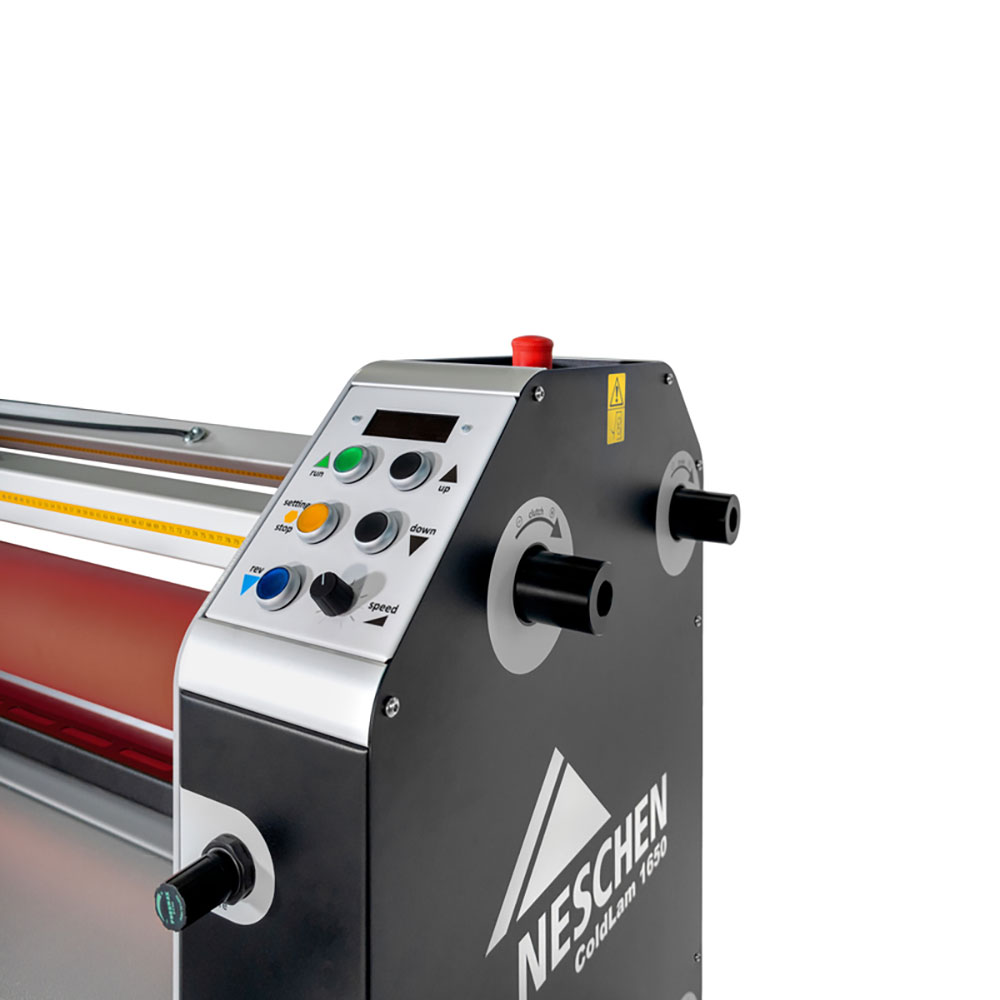

• Nožní spínač a ergonomický ovládací panel
• Samodiagnostické světelné závory a CE certifikace
• Odkládací schránky po obou stranách stroje
• Sklopný zaváděcí stůl pro snadné navedení folie
• Pojízdný podstavec s výškově stavitelnými nožkami

Technické parametry

• Maximální pracovní šíře: 1 650 mm
• Maximální rychlost: 8 m/min
• Maximální přítlak: 1,6 N/mm (odpovídá 269 kg na celé šíři)
• Maximální tloušťka substrátu: 40 mm
• Teplota válce: až 70 °C (horní válec)
• Povrch válců: EPDM, 65 Shore (horní cylindrická, spodní soudečková)
• Rozměry stroje: 2 180 × 1 340 × 880 mm
• Hmotnost: 400 kg
• Napájení: 230 V, 50/60 Hz, 8 A, 1 700 W

Varianty

• SR (Silicon Rolls): dodávka s válci v provedení z měkčího a trvanlivějšího materiálu

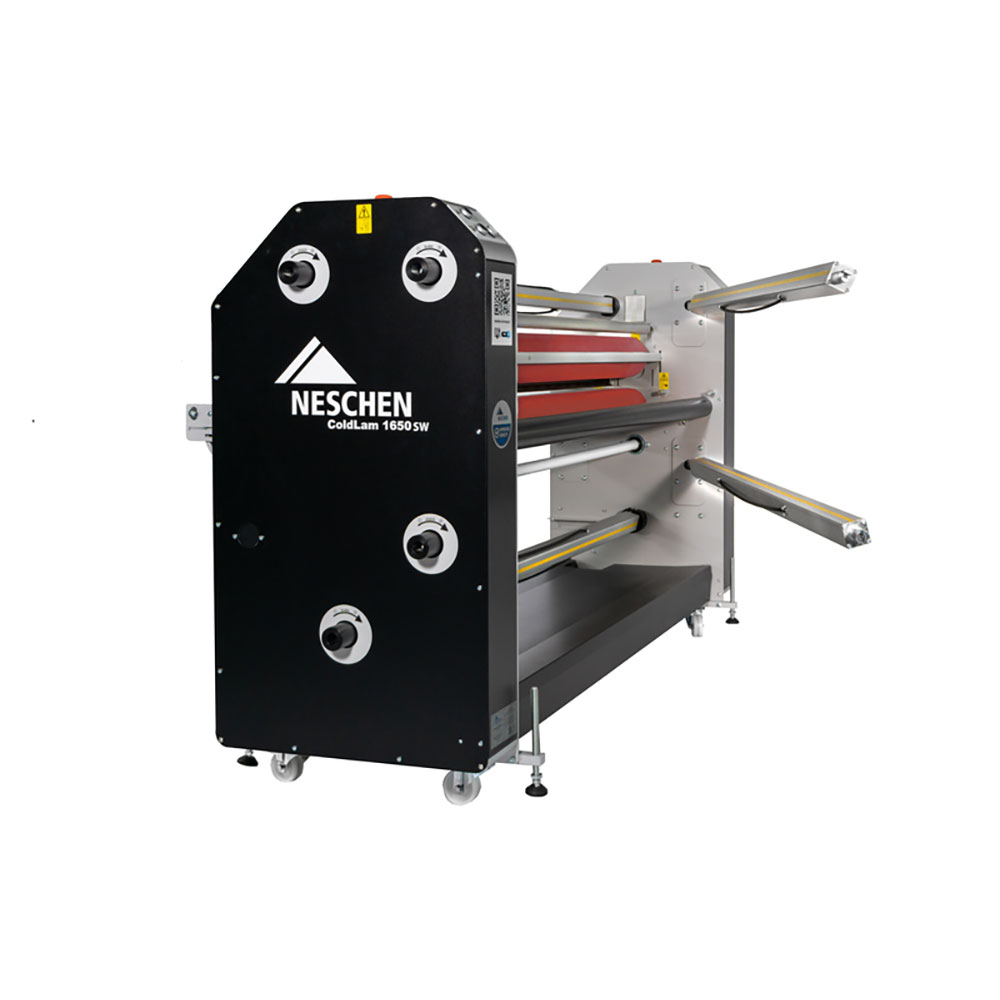

• SW (Swing): dodávka s tyčemi na materiál výklopnými do boku pro snadnou manipulaci s rolemi.
• SW/SR (Swing+Silicon Rolls): konfigurace s oběma benefity.

Máte vědět

Soudečkový tvar (ballig) spodního válce je u širokoformátových laminátorů standardem, který kompenzuje průhyb válce pod tlakem. Bez něj by se na obou krajích laminace tlak snižoval a uprostřed materiálu by zůstala přebytečná síla — výsledkem by byly nedolaminované okraje a zvlněný střed. Mírná soudečkovitost cca 0,2 % průměru tomu zabraňuje a dává laminaci rovnoměrný kontaktní tlak po celé šíři.
